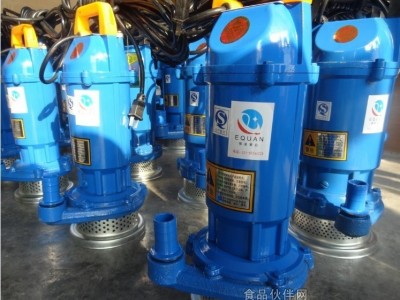

小型潜水泵由底座、泵头、电机、外壳四部分构成,电动机位于电泵上部,为单相或三相异步电动机；潜水泵位于电泵下部,为离心式叶轮、蜗壳结构；水泵与电动机之间采用双端面机械密封,各固定止处采用"O"形耐油橡胶密封圈作静密封。
QDX系列家用潜水泵转轴经镀硬铬处理,有效提高了轴的耐 磨性和耐腐蚀性,同时有利于叶轮的维修拆卸.。
电机内配有热保护器,能在电泵缺相、过载、电机过热等情况下自行断开电源保护电机.。
QDX系列小型清水潜水泵使用条件：
1、介质温度不高于+40℃；
2、介质的PH值为6.5-8.5之间；
3、介质中含固体杂质体积比不超过0.1%,粒径不超过0.2mm；
4、电源为单相电压220V,三相电压380V,频率50Hz,电压波动范围为额定值的0.9-1.1倍.。
5、潜水深度不超过5m。
QDX系列小型潜水泵用途:小型潜水泵广泛应用于农村井下抽水、农田排灌、园林浇灌和家庭生活用水,也可用于抽排工业积水、养殖用水等.
QDX系列小型潜水泵参数
| 型号 | 功率 (kw) | 电压 (v) | 扬程 (m) | 流量 (m3/h) | 配管 (mm) | 型号 | 功率 (kw) | 电压 (v) | 扬程 (m) | 流量 (m3/h) | 配管 (mm) | |||
| QDX1.5-16-0.37 | 0.37 | 220 | 16 | 1.5 | 25 | QDX40-8-1.5 | 1.5 | 220 | 8 | 40 | 80 | |||
| QDX1.5-26-0.37 | 0.37 | 220 | 26 | 1.5 | 25 | QDX65-4.5-1.5 | 1.5 | 220 | 4.5 | 65 | 100 | |||
| QDX3-14-0.37 | 0.37 | 220 | 14 | 3 | 25 | QDX100-3-1.5 | 1.5 | 220 | 3 | 100 | 160 | |||
| QDX1.5-28-0.40 | 0.40 | 220 | 28 | 1.5 | 25 | QDX6-40-2.2 | 2.2 | 220 | 40 | 6 | 40 | |||
| QDX3-15-0.40 | 0.40 | 220 | 15 | 3 | 25 | QDX10-32-2.2 | 2.2 | 220 | 32 | 10 | 50 | |||
| QDX1.5-32-0.55 | 0.55 | 220 | 32 | 1.5 | 25 | QDX25-17-2.2 | 2.2 | 220 | 17 | 25 | 65 | |||
| QDX3-18-0.55 | 0.55 | 220 | 18 | 3 | 32 | QDX40-10-2.2 | 2.2 | 220 | 10 | 40 | 80 | |||
| QDX5-16-0.55 | 0.55 | 220 | 16 | 5 | 40 | QDX65-7-2.2 | 2.2 | 220 | 7 | 65 | 100 | |||
| QDX6-14-0.55 | 0.55 | 220 | 14 | 6 | 40 | QDX100-4.5-2.2 | 2.2 | 220 | 4.5 | 100 | 160 | |||
| QDX10-10-0.55 | 0.55 | 220 | 10 | 10 | 50 | QX6-18-0.75 | 0.75 | 380 | 18 | 6 | 40 | |||
| QDX1.5-32-0.75 | 0.75 | 220 | 32 | 1.5 | 25 | QX15-10-0.75 | 0.75 | 380 | 10 | 15 | 50 | |||
| QDX3-24-0.75 | 0.75 | 220 | 24 | 3 | 32 | QX25-6-0.75 | 0.75 | 380 | 6 | 25 | 65 | |||
| QDX6-18-0.75 | 0.75 | 220 | 18 | 6 | 40 | QX40-4-0.75 | 0.75 | 380 | 4 | 40 | 80 | |||
| QDX10-15-0.75 | 0.75 | 220 | 15 | 10 | 50 | QX3-30-1.1 | 1.1 | 380 | 30 | 3 | 32 | |||
| QDX15-10-0.75 | 0.75 | 220 | 10 | 15 | 50 | QX6-24-1.1 | 1.1 | 380 | 24 | 6 | 40 | |||
| QDX20-10-0.75 | 0.75 | 220 | 10 | 20 | 65 | QX10-18-1.1 | 1.1 | 380 | 18 | 10 | 50 | |||
| QDX25-6-0.75 | 0.75 | 220 | 6 | 25 | 65 | QX15-14-1.1 | 1.1 | 380 | 14 | 15 | 50 | |||
| QDX40-3.5-0.75 | 0.75 | 220 | 3.5 | 40 | 80 | QX25-9-1.1 | 1.1 | 380 | 9 | 25 | 65 | |||
| QDX1.5-35-0.85 | 0.85 | 220 | 35 | 1.5 | 25 | QX40-5.5-1.1 | 1.1 | 380 | 5.5 | 40 | 80 | |||
| QDX3-28-0.85 | 0.85 | 220 | 28 | 3 | 32 | QX65-3.5-1.1 | 1.1 | 380 | 3.5 | 65 | 100 | |||
| QDX6-24-0.85 | 0.85 | 220 | 24 | 6 | 40 | QX6-32-1.5 | 1.5 | 380 | 32 | 6 | 40 | |||
| QDX10-16-0.85 | 0.85 | 220 | 16 | 10 | 50 | QX10-24-1.5 | 1.5 | 380 | 24 | 10 | 50 | |||
| QDX25-10-0.85 | 0.85 | 220 | 10 | 25 | 65 | QX15-18-1.5 | 1.5 | 380 | 18 | 15 | 50 | |||
| QDX3-30-1.1 | 1.1 | 220 | 30 | 3 | 32 | QX25-12-1.5 | 1.5 | 380 | 12 | 25 | 65 | |||
| QDX6-24-1.1 | 1.1 | 220 | 24 | 6 | 40 | QX40-8-1.5 | 1.5 | 380 | 8 | 40 | 80 | |||
| QDX10-18-1.1 | 1.1 | 220 | 18 | 10 | 50 | QX65-4.5-1.5 | 1.5 | 380 | 4.5 | 65 | 100 | |||
| QDX15-14-1.1 | 1.1 | 220 | 14 | 15 | 50 | QX100-3-1.5 | 1.5 | 380 | 3 | 100 | 160 | |||
| QDX25-9-1.1 | 1.1 | 220 | 9 | 25 | 63 | QX6-40-2.2 | 1.5 | 380 | 40 | 6 | 40 | |||
| QDX40-5.5-1.1 | 1.1 | 220 | 5.5 | 40 | 80 | QX10-32-2.2 | 2.2 | 380 | 32 | 10 | 50 | |||
| QDX65-3.5-1.1 | 1.1 | 220 | 3.5 | 65 | 100 | QX25-17-2.2 | 2.2 | 380 | 17 | 25 | 65 | |||
| QDX6-32-1.5 | 1.5 | 220 | 32 | 6 | 40 | QX40-10-2.2 | 2.2 | 380 | 10 | 40 | 80 | |||
| QDX10-24-1.5 | 1.5 | 220 | 24 | 10 | 50 | QX65-7-2.2 | 2.2 | 380 | 7 | 65 | 100 | |||
| QDX15-18-1.5 | 1.5 | 220 | 18 | 15 | 50 | QX100-4.5-2.2 | 2.2 | 380 | 4.5 | 100 | 160 | |||
| QDX25-12-1.5 | 1.5 | 220 | 12 | 25 | 65 | 以上表格中电源频率50Hz 同步转速2860r/min | ||||||||
