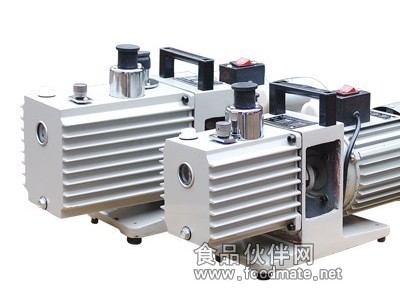

 2XZ双级旋片式真空泵概述：    2XZ型旋片式真空泵系双级高速直联结构旋片式真空泵(以下简称真空泵)。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空.2XZ双级旋片式真空泵产品特点：     2XZ型泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。     2XZ型泵具有体积小，重量轻、噪声低，起动方便等优点。此外，还有防止返油的措施(2X-8)和无防止油封漏油污染场地的措施。2XZ双级旋片式真空泵用途及使用：     1、2XZ真空泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵。     2、泵进气口连续敞通大气运转，不得超过三分钟。     3、泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。     4、泵不得作压缩泵或输送泵用。     5、泵的工作环境：温度5℃～40℃范围内，相对温度不大于90％，进气口压强小于1333Pa的条件下允许长期连续运转。     6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。     7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。     8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4/5高度为宜。     9、泵油采用清洁的SY1634-701号真空泵油。    10、泵可在通大气或任何真空度下一次起动。XZ-1单级型泵如果起动困难，可拔掉进气管塞帽起动，随后投入运转。2XZ双级旋片式真空泵性能参数：

型号	2XZ-0.25	2XZ-0.5	2XZ-1	2XZ-2	2XZ-4	2XZ-8	2XZ-15
抽气速率（L/S）	0.25	0.5	1	2	4	8	15
极限压力≤（Pa）	6×10﹣²	6×10﹣²	6×10﹣²	6×10﹣²	6×10﹣²	6×10﹣²	6×10﹣²
转速（rpm）	1400	1400	1400	1400	1400	1400	1400
电机功率（kw）	0.12	0.18	0.25	0.37	0.55	0.55	1.1
吸气口径（mm）	10	13	13	19	19	25	25

2XZ双级旋片式真空泵常见故障分析及处理：
1、极限真空不高及其消除。     (1)油位太低，有较大排气声，可加入清洁的真空泵油。     (2)泵油为可凝性蒸汽所污染，可开气镇净化或更换新油。     (3)泵口外接管道、容器、测试仪表管道、接头等漏气。大漏时，有大排气声，排气口有气排出，应找出漏气部位，进行消除。     (4)进气咀或气镇阀橡胶密封图装配不当，损坏或老化，应调整或更换。     (5)进油咀油孔堵塞，可拔出进油咀，疏通油孔。     (6)真空系统严重污染，包括容器、管道等，应予清洗。     (7)旋片弹簧折断，应予调换。     (8)旋片、泵身或泵盖磨损，间隙过大，应进行检查，修整或调换。     (9)泵温过高，应改善通风和冷却。如所抽气体温度太高，应予先冷却后再进入泵内。 2、喷油     (1)油位过高，可入出多余油量。     (2)减雾器中有泵油或杂物，应清除。 3、漏油     放油螺塞，油箱垫片损坏或装配不当，螺钉拧紧；     油标未拧紧，玻璃过热变形；     泵身部件与支座的连接挚垫片未垫好；     油封装配不当或磨损；应予调整或更换。 4、噪音      (1)旋片弹簧折断，可调换弹簧。     (2)有毛刺、脏物或变形，运转发生障碍，应检查修磨清洗。     (3)轴承磨损，零件磨损。应修整或更换。     (4)电机出毛病，应进行检查。 5、返油     (1)止回阀未关好，停泵后，油位很快下降，可再开再停，观察变化或拆开检查。     (2)两泵盖内油封装配不当或磨损，可进行调换。     (3)泵盖或泵身平面不平整，可进行修整。     (4)排气阀片损坏，应进行调换。 注： 检查泵的极限真空，以压缩式水银真空计为准。
